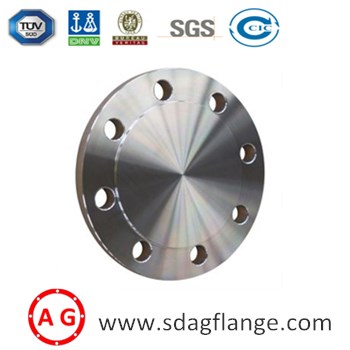

Lors de la sélection d'une bride pleine pour votre système de tuyauterie, il est essentiel de comprendre les normes industrielles pertinentes pour garantir la sécurité, la compatibilité et les performances à long terme. En tant que composant clé utilisé pour sceller l'extrémité d'un pipeline ou d'un récipient, une bride aveugle doit répondre à des spécifications strictes pour gérer la pression, la température et les conditions environnementales. Ci-dessous, nous détaillons les normes et paramètres essentiels qui définissent une bride aveugle de haute qualité.
Les brides aveugles sont fabriquées selon des normes internationalement reconnues pour garantir l'uniformité et la fiabilité. Les normes les plus largement adoptées comprennent :
ASME B16.5: Cette norme couvre les dimensions, les tolérances et les valeurs pression-température des brides de tuyaux, y compris les brides aveugles, dans des tailles allant jusqu'à 24 pouces.
ASME B16.47: Applicable aux brides aveugles plus grandes (plus de 24 pouces), cette norme spécifie les exigences pour les brides des séries A et B.
ASTM A105/A105M: Spécification matérielle standard pour les composants en acier au carbone utilisés dansbrides aveugles.
EN 1092-1: La norme européenne pour les brides, fournissant des définitions, des types et des dimensions.
MSS SP-44: Se concentre sur les brides de pipelines en acier, y compris les types borgnes, pour les applications haute pression.
Ces normes garantissent que chaque bride pleine est produite avec des caractéristiques de qualité et de performance constantes.
Lors de l'évaluation d'une bride aveugle, tenez compte des paramètres suivants pour vous assurer qu'elle répond aux exigences de votre projet :
Qualités des matériaux :
Acier au carbone : ASTM A105, A350 LF2
Acier inoxydable : ASTM A182 F304, F316
Acier allié : ASTM A182 F11, F22
Pressions nominales :
Les brides aveugles sont évaluées en fonction de leur capacité à résister à la pression à des températures spécifiques. Les évaluations courantes incluent :
150 livres par pouce carré
300 livres par pouce carré
600 livres par pouce carré
900 livres par pouce carré
1 500 livres par pouce carré
2500 livres par pouce carré
Dimensions:
Les paramètres dimensionnels clés incluent le diamètre extérieur, le diamètre du cercle de boulons et l’épaisseur. Vous trouverez ci-dessous un tableau de référence pour les tailles courantes :
| Taille (NPS) | Diamètre extérieur (OD) | Diamètre du cercle de boulon | Épaisseur | Nombre de trous de boulons |
|---|---|---|---|---|
| 1/2 | 3,75 pouces | 2,38 pouces | 0,44 po | 4 |
| 2 | 18h00 | 4,75 pouces | 0,69 po | 8 |
| 4 | 9h00 | 7,50 po | 0,88 po | 8 |
| 8 | 13h50 | 11,75 pouces | 1,25 po | 12 |
| 12 | 19h00 | 17h00 | 1,62 po | 16 |
| 16 | 22,50 po | 20,25 pouces | 1,88 po | 20 |
Types de visage :
Face surélevée (RF)
Face plate (FF)
Joint de type anneau (RTJ)
Chaque bride aveugle est conçue pour correspondre à des configurations de tuyauterie et à des exigences opérationnelles spécifiques. Une sélection appropriée des matériaux et le respect des normes dimensionnelles sont essentiels pour une performance étanche et durable.
Une bride aveugle est couramment utilisée dans des industries telles que le pétrole et le gaz, le traitement chimique, le traitement de l'eau et la production d'électricité. Lors de la sélection d'une bride aveugle, vérifiez toujours qu'elle est conforme aux normes ASME, ASTM ou EN pertinentes. De plus, assurez-vous de la compatibilité avec le matériau du tuyau et les conditions du fluide (par exemple, les environnements corrosifs peuvent nécessiter des brides en acier inoxydable ou revêtues).
En résumé, comprendre les normes et les paramètres des brides aveugles vous aide à prendre des décisions éclairées pour vos projets d'infrastructure. Qu'il s'agisse d'une étanchéité temporaire ou d'une isolation permanente, une bride aveugle bien fabriquée garantit l'intégrité et la sécurité du système.
